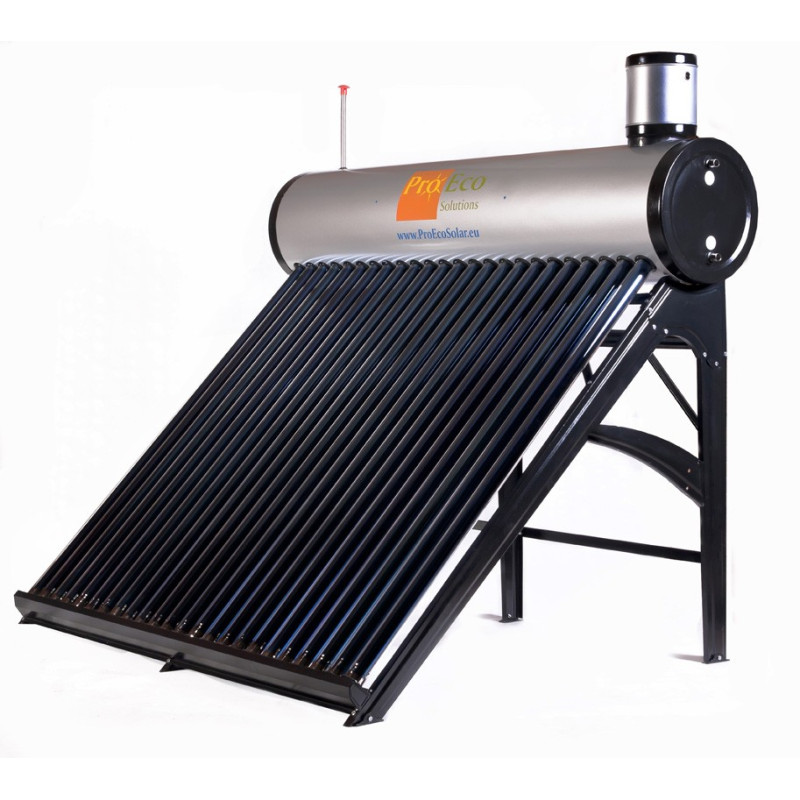

Das PROECO HX-200 Solarsystem besteht aus:
– einem Vakuumröhrenkollektor (20 Röhren mit einer dreifachen Absorptionsschicht aus ALN/AIN-SS/CU)
– einem isolierten 200-Liter-Edelstahlwassertank mit Kupferspule
– einem Stahlrahmen

Anwendung:

Die ideale Lösung zur Brauchwarmwasserbereitung für Einfamilienhäuser, Pensionen, Ferienanlagen, Campingplätze, Bauernhöfe und Baustellen.

Konstruktion:

Der Solarkollektor besteht aus Vakuumröhren aus Borosilikatglas. Die hohe Betriebssicherheit von Borosilikatglas wird durch die Verwendung einer geeigneten Mischung aus SiO₂- und B₂O₃-Oxiden erreicht. Das Ergebnis ist ein Produkt mit guter chemischer Beständigkeit sowie außergewöhnlicher Reinheit und Homogenität. Borosilikatglas ist umweltfreundlich und kann wiederholt recycelt werden. Durch den Einsatz eines thermischen Temperverfahrens (Anlassen) und die für Borosilikatglas typische geringe Wärmeausdehnung ist es im Vergleich zu herkömmlichem Glas besonders temperaturwechselbeständig. Die Röhren sind beständig gegen Hagelkorn bis zu 25 mm. Die Verwendung von Röhren mit Durchmessern von 47 mm und 58 mm ermöglicht die konzentrische Anordnung der Röhren ineinander. Die Luft zwischen den Röhren wird abgepumpt, und die Röhren werden miteinander verschweißt. Sonnenstrahlung, die auf den Absorber im inneren Rohr trifft, wird in Wärmeenergie umgewandelt und erwärmt das Rohrinnere. Das Vakuum zwischen den Röhren isoliert hervorragend und verhindert Wärmeverluste an die Atmosphäre.

Der Tank besteht aus Edelstahl SUS 304-2B und ist mit mindestens 50 mm Polyurethanschaum isoliert.
Die Modelle der HX-Serie verfügen über eine Kupferspirale im Tank, die direkt an die Wasserversorgung angeschlossen werden kann. Sie sind außerdem mit einem kleinen Ausdehnungsgefäß zur automatischen Wassernachfüllung ausgestattet. Sobald der Tank vollständig gefüllt ist, schließt ein Schwimmer das Einlassventil automatisch.

Funktionsprinzip:

Tank und Rohre enthalten Wasser. Das Wasser in den Rohren wird durch Sonnenlicht erwärmt. Durch Konvektion steigt es in den Tank. Das Wasser zirkuliert kontinuierlich zwischen Tank und Vakuumröhren, wodurch die Wassertemperatur stetig steigt. Der hohe Wirkungsgrad des Kollektors beruht auf seiner Fähigkeit, diffuse Sonneneinstrahlung (z. B. an bewölkten Tagen) zu absorbieren und Wärmeverluste zu minimieren. Auch im Winter ist der Kollektor leistungsstark und gewinnt Energie nicht nur aus direkter Sonneneinstrahlung, sondern auch aus vom Schnee reflektiertem Licht.

Ein kleines Ausdehnungsgefäß befüllt den Tank automatisch direkt aus der Wasserversorgung. Systeme der JNHX-Serie verfügen über eine Kupferspirale im Tank und können direkt an die Wasserversorgung angeschlossen werden. In diesem Fall wird das Wasser im Tank nicht genutzt; es dient lediglich als Wärmepuffer für das durch die Spirale fließende Druckwasser. Der Vorteil dieser Lösung ist die Möglichkeit, Warmwasser mit höherem Druck zu erhalten. Schwerkraftentwässerung oder Pumpen sind nicht erforderlich. Anstelle von Wasser kann der Tank dann eine Glykollösung enthalten, die durch die Zentralheizung zirkuliert.

Das System benötigt keine Pumpen oder Regler für den ordnungsgemäßen Betrieb und ist daher äußerst zuverlässig. Der offene Kreislauf stellt sicher, dass selbst kochendes Wasser den Druck im Tank nicht erhöht. Dies macht das System zuverlässig und sicher.

Vorteile:

– Höherer Wirkungsgrad eines Vakuumröhrenkollektors als ein herkömmlicher Flachkollektor.
– Einfache Konstruktion, geringe Ausfallrate – die Lebensdauer der Rohre beträgt über 15 Jahre.
– Direkter Anschluss des Kollektors an den Speicher (kein Wärmeverlust).
– Hervorragende Speicherisolierung (täglicher Wassertemperaturverlust von 6–10 °C).
– Keine Pumpen oder Regler erforderlich.
– Einfache Installation, keine Änderungen an der bestehenden Anlage erforderlich.
– Einfache Wartung und Selbstinstallation möglich.

Montage- und Bedienungsanleitung:

Instrukcja HX.pdf

Instrukcja montażu na powierzchni skośnej (annex).pdf

Garantie: 5 Jahre
