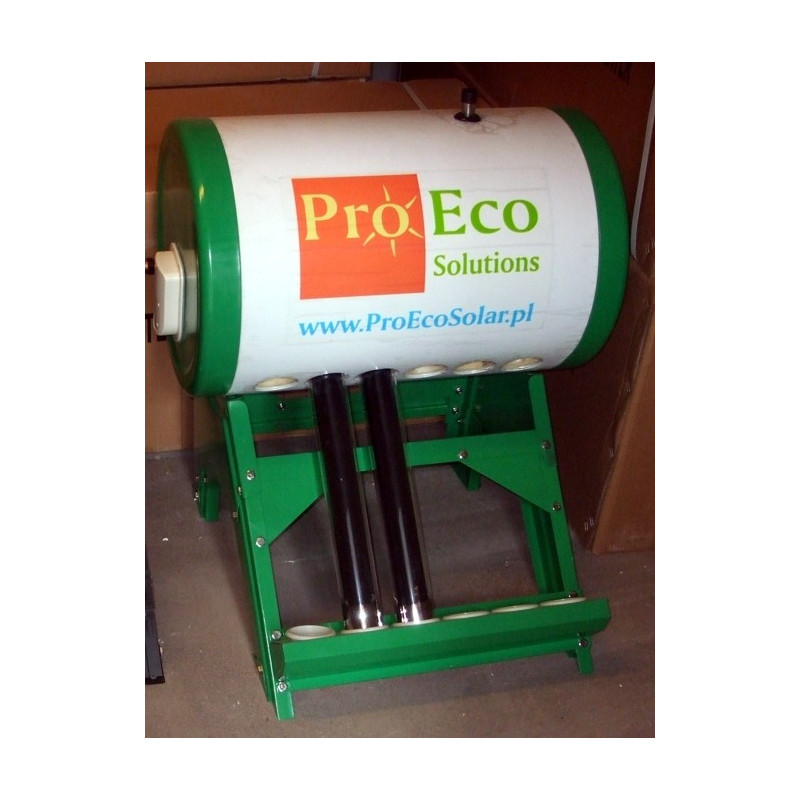

System Solarny PROECO JNYL-MINI składa się z:
- próżniowego kolektora słonecznego (6 rur z potrójną warstwą absorpcyjną ALN/AIN-SS/CU o długości 500 mm)
- zaizolowanego zbiornika na wodę ze stali nierdzewnej o pojemności 30 l.
- stelaża stalowego

Zastosowanie:

Idealne rozwiązanie dla uzyskania ciepłej wody użytkowej przeznaczone do imprez plenerowych (biwak itp).

Budowa:

Kolektor słoneczny składa się z wykonanych z borokrzemowego szkła rur próżniowych. Wysokie bezpieczeństwo eksploatacji szkieł borokrzemowych osiągnięto dzięki zastosowaniu odpowiedniej mieszanki tlenków SiO2 i B2O3, co daje produkt o dobrej odporności chemicznej oraz nadzwyczajnej czystości i jednorodności. Szkło borokrzemowe jest przyjazne środowisku naturalnemu i może być wielokrotnie przetwarzane. Zastosowanie procesu odprężania termicznego (hartowania) w powiązaniu z typową dla szkła borokrzemowego niewielką rozszerzalnością cieplną, daje jego szczególnie wysoką odporność na zmiany temperatury w porównaniu ze zwykłym szkłem. Rury są odporne na grad o wielkości do 25 mm. Zastosowanie rur o średnicy 47 mm. oraz 58 mm. umożliwia koncentryczne umieszczenie jednej wewnątrz drugiej. Powietrze znajdujące się pomiędzy rurami zostaje wypompowane a rury są ze sobą zgrzane.
Promieniowanie słoneczne padające na absorber znajdujący się na wewnętrznej rurze zamieniane jest w energię cieplną i powodują ogrzewanie wnętrza rury. Próżnia znajdująca się pomiędzy rurami jest doskonałym izolatorem i zapobiega utracie ciepła do atmosfery. Zbiornik jest wykonany ze stali nierdzewnej SUS 304-2B oraz jest zaizolowany pianką poliuretanową o grubości co najmniej 50 mm.
W celu automatycznego uzupełniania wody w zbiorniku można zamontować mały zbiorniczek wyrównawczy. Po całkowitym napełnieniu zawór dolotowy zostaje automatycznie zamknięty przy pomocy pływaka.

Zasada działania:

W zbiorniku oraz rurach znajduje się woda. Pod wpływem działania promieni słonecznych woda w rurach ogrzewa się. Dzięki ruchom konwekcyjnym unosi się do góry do zbiornika. Woda podlega ciągłej cyrkulacji pomiędzy zbiornikiem a rurami próżniowymi, co powoduje stały wzrost temperatury wody. Wysoka sprawność kolektora wynika ze zdolności do absorbowania rozproszonego promieniowania słonecznego (np. w pochmurne dni) oraz maksymalnego ograniczenia strat ciepła. Kolektor doskonale radzi sobie również zimą. Uzyskuje energię nie tylko z bezpośrednio padających promieni słonecznych ale również ze światła odbitego od śniegu.
System służy do grawitacyjnego zlewania gorącej wody ze zbiornika. Dodatkowo można zamontować mały zbiornik wyrównawczy służący do automatycznego uzupełniania wody bezpośrednio z sieci wodociągowej. System do poprawnego działania nie wymaga pomp oraz sterowników co czyni go bardzo niezawodnym. Otwarty obwód sprawia, że nawet zagotowanie wody nie powoduje wzrostu ciśnienia wewnątrz zbiornika. Dzięki temu system jest bezawaryjny oraz bezpieczny. Oczywiście jeśli istnieje potrzeba dostarczenia ciepłej wody powyżej poziom zbiornika to można zastosować pompę.

Zalety:

- Większa wydajność kolektora próżniowego niż standardowego kolektora płaskiego.
- Prosta budowa, mała awaryjność - żywotność rur powyżej 15 lat.
- Bezpośrednie połączenie kolektora ze zbiornikiem (brak strat ciepła).
- Doskonała izolacja zbiornika (dobowa utrata temperatury wody 6 - 10 stopni C)
- Brak konieczności zastosowania pomp oraz sterowników.
- Prosty montaż nie wymagający przeróbki obecnej instalacji.
- Możliwość łatwego serwisowania oraz samodzielnego montażu.

Instrukcja montażu i eksploatacji:

Instrukcja JNYL.pdf

Instrukcja montażu na powierzchni skośnej (annex).pdf

© Treść niniejszej instrukcji zarówno w całości jak i fragmentach jest chroniona prawem. Jakiekolwiek użycie treści lub zdjęć wymaga zgody firmy Pro Eco Solutions Ltd. W szczególności odnosi się to do kopiowania, tłumaczenia oraz przechowywania w elektronicznej formie.

Gwarancja: 5 lat
