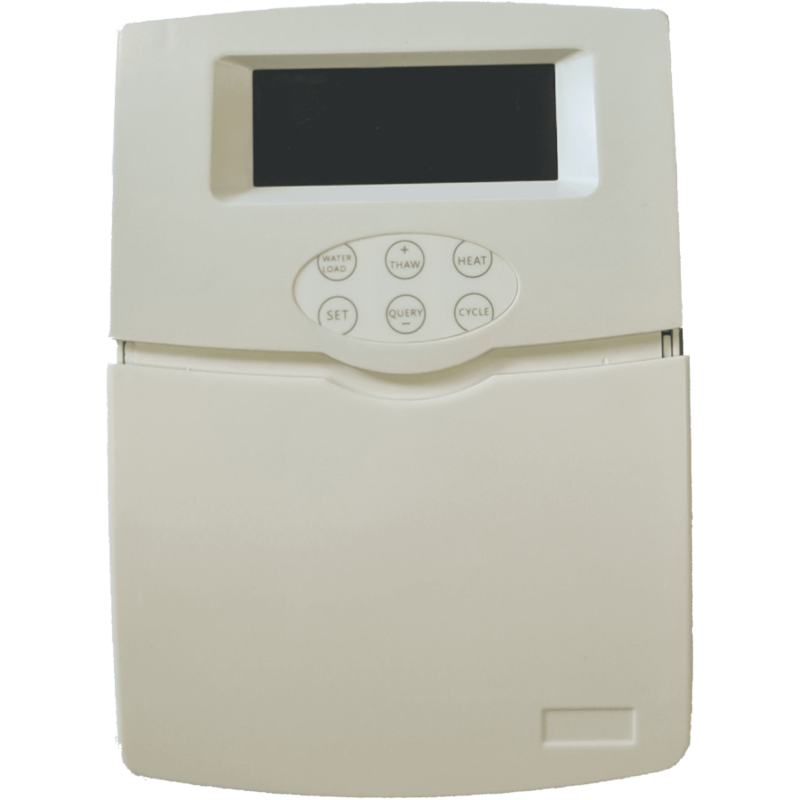

Controlador / Conductor TK-5a con medición de temperatura, nivel de agua en el tanque, para controlar una bomba, calentador, etc. Recomendado para sistemas solares sin presión de las series PROECO YL, SOLARIS L, HYDRA L.

Funciones:

1. Después de conectar el controlador a la fuente de alimentación, un solo pitido indica que el controlador funciona en modo normal (se está llevando a cabo el proceso de autocomprobación del dispositivo).
2. Función de reloj.
3. Indicador de nivel de agua – 5 niveles (0-20%, 20-50%, 50-80%, 80-100%, más del 100% - desbordamiento).
4. Indicador de temperatura del agua.
5. Posibilidad de establecer la temperatura de calentamiento automática en el rango de 30 – 80 °C.
6. Advertencia de bajo nivel de agua – cuando el nivel cae por debajo del 20%, el controlador emitirá una advertencia audible.
7. Posibilidad de control manual de la válvula solenoide (relleno de agua).
8. Posibilidad de control manual del calentador eléctrico.
9. Posibilidad de programar el recalentamiento de agua a horas específicas (según el reloj) – 2 veces al día. Establecer la hora en 24:00 desactiva la función.
10. Posibilidad de programar el relleno de agua a horas específicas (según el reloj) – 2 veces al día. Establecer la hora en 24:00 desactiva la función.
11. Si se detectan problemas con el sensor de temperatura o el sensor de nivel de agua, el controlador comenzará a emitir advertencias audibles cada minuto. En ese caso, se debe abrir la válvula solenoide para rellenar el agua en el tanque. Tenga en cuenta si el agua se desborda – si es así, se debe cerrar la válvula. La válvula abierta se cerrará automáticamente después de 8 minutos.
12. Función "turbo-boost". Si la presión en la red de suministro de agua es demasiado baja, puede activar esta función. En una situación en la que el nivel de agua en el tanque es demasiado bajo, además de abrir la válvula solenoide, se enciende la bomba. Después de llenar el tanque, la bomba se apaga simultáneamente y la válvula solenoide se cierra.
13. Función "anti-congelación". Para evitar que el agua se congele en las tuberías fuera del edificio en invierno, se pueden colocar cables de calefacción eléctricos a lo largo de las tuberías. El controlador encenderá la alimentación de los cables para evitar fallos en las tuberías. La activación de la función "turbo-boost" desactiva la función "anti-congelación".

14. Incluso en caso de un corte de energía, el controlador recuerda todas las configuraciones. No es necesario volver a programar.
15. Protección contra quemaduras. Si hay menos del 50% de agua (o no hay agua en absoluto) en el tanque, el controlador apagará todas las funciones de recalentamiento.
16. Protección contra sobrecarga. Si la función "anti-congelación" (calentamiento de tuberías) se activa automáticamente, para evitar que se quemen los cables y reducir el consumo de electricidad, la fuente de alimentación se desconecta cíclicamente. La función funciona de acuerdo con un tiempo establecido (el estándar es 30 minutos de funcionamiento / 30 minutos de pausa, pero se puede configurar de 0 a 90 minutos).

El controlador está diseñado para el control de la temperatura en tanques de ACS. Destinado principalmente a calentadores de presión compactos de las series PROECO HP, SOLARIS P, HYDRA P, ARGOS P.

En caso de luz solar insuficiente, el agua se puede calentar con un calentador eléctrico. Por supuesto, el controlador se puede usar en cualquier tanque de ACS.

Datos Técnicos:

- Dimensiones: 170mm x 128mm x 40mm
- Alimentación: ~ 220V (AC)
- Consumo de energía: < 6W
- Rango de medición de temperatura: 0 ~ 99 °C
- Precisión de la medición de temperatura: ± 2 °C
- Indicador de nivel de agua: 5 niveles
- Potencia máxima del calentador eléctrico conectado: < 3000 W
- Potencia máxima de la bomba conectada o de los cables de calefacción eléctricos: < 500 W
- Fuga de corriente: <10mA/0.1 S
- Alimentación de la válvula solenoide: = 12V (DC)
- Sensor de temperatura NTC 10K B=3950, medición de temperatura: <135 °C, cable que soporta una temperatura <105 °C, longitud del cable: 20 m

Ventajas:

★ ¡Modelo recomendado para instaladores!

El controlador es una herramienta ideal para instaladores, proporcionando un control total sobre el sistema. Está destinado principalmente a calentadores compactos sin presión, pero se puede usar en cualquier tanque de ACS.
