v Anwendung:

Die Titananode ist ein modernes Element zum Korrosionsschutz von Warmwasserspeichern. Im Gegensatz zu herkömmlichen Magnesiumanoden, die einem schrittweisen Verschleiß unterliegen, arbeitet die Titananode in einem aktiven ICCP-System (Fremdstrom-Kathodenschutz) und löst sich im Wasser praktisch nicht auf.

Titananoden werden zum Schutz von Trinkwasserspeichern, Solarspeichern, Elektroboilern, emaillierten Tanks, Edelstahltanks und Wasserspeicheranlagen eingesetzt. Sie werden besonders für Solaranlagen empfohlen sowie überall dort, wo Magnesiumanoden sehr schnell verschleißen oder einen häufigen Austausch erfordern.

Der Einsatz einer Titananode stoppt den Korrosionsprozess effektiv, was die Lebensdauer des Speichers deutlich verlängert (sogar 8–10 Jahre Betrieb ohne Austausch). Zusätzlich wird das Problem des unangenehmen Schwefelwasserstoffgeruchs im Wasser eliminiert und ein stabiler Betrieb auch bei Wasser mit hoher Mineralisierung gewährleistet.

Funktionsprinzip und Installation:

Das System besteht aus einer im Speicher platzierten Anode und einem elektronischen Steuergerät (Netzgerät), das einen geringen Schutzstrom erzeugt. Durch die Potenzialdifferenz wird die Oberfläche des Speichers zur Kathode und vor Korrosion geschützt.

Die Installation ist sehr einfach: Die Titananode wird anstelle der Magnesiumanode (oder in einer dafür vorgesehenen Öffnung) montiert. Das Anodenkabel wird an das Steuergerät angeschlossen, der Speicher wird als Minuspol des Systems verbunden und das Steuergerät selbst an das Stromnetz angeschlossen.

Das Steuergerät ist mit Kontroll-LEDs ausgestattet, die über den Systemstatus informieren:

- grüne LED: ordnungsgemäßer Systembetrieb

- rote LED: Fehler oder Unterbrechung im Anodenkreis erkannt

Technische Daten - Steuergerät (Netzgerät):

- Stromversorgung: AC 110–240 V / 50–60 Hz

- Stromverbrauch: max. ca. 0,03 A

- Ausgangsspannung: bis zu 10 V DC

- Ausgangsstrom: max. 0,2 A

- Betriebstemperaturbereich: 0–70 °C

- Schutzart: IP20

- PE-Netzgerät-Version: konzipiert für Speicherbehälter aus emailliertem Stahl

Technische Daten - Titananode:

- Elektrodenmaterial: Titan

- Montagegewinde: 3/4" (NPT / G / R – je nach Version)

- Elektrodendurchmesser: ca. 3 mm

- Isolatordurchmesser: ca. 20 mm

- Kabellänge: ca. 1,5 m

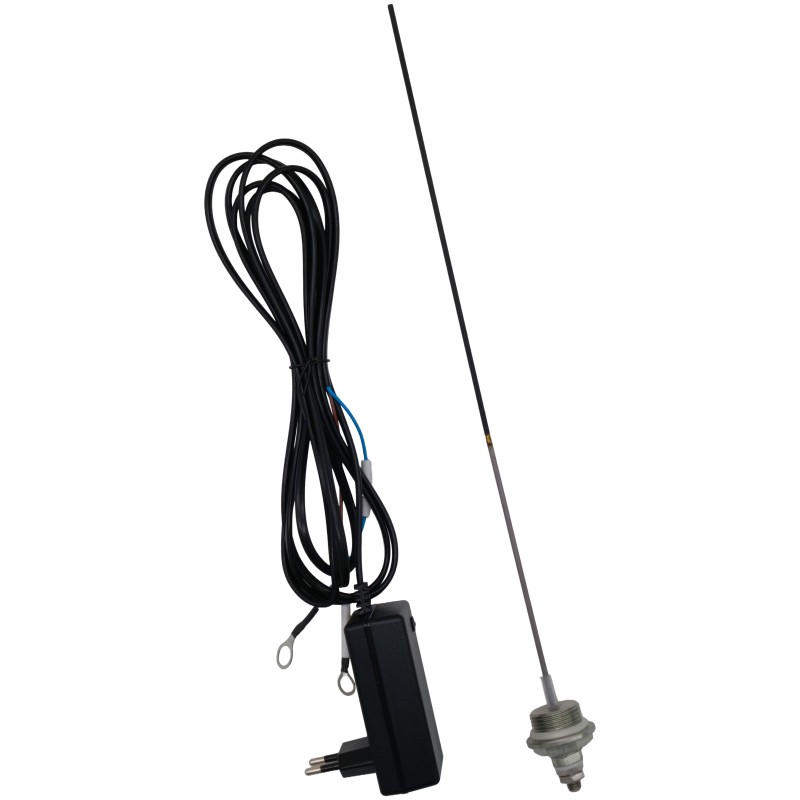

- Modell Ti400: Elektrodenlänge ca. 400 mm, Gesamtlänge ca. 435 mm (empfohlen für 150 – 500 Liter Speicher)

❗️ WICHTIG: Vergewissern Sie sich vor der Montage, dass das Anodenmodell und das Steuergerät passend zum Volumen und Material des Speichers gewählt wurden.

PE-Netzgerät-Version: konzipiert für Speicherbehälter aus emailliertem Stahl
PS-Netzgerät-Version: konzipiert für Speicherbehälter aus Edelstahl
