Anwendung:

Die Titananode ist ein modernes Korrosionsschutzelement für Trinkwarmwasserspeicher. Im Gegensatz zu herkömmlichen Magnesiumanoden, die sich allmählich verbrauchen, arbeitet die Titananode in einem System des aktiven kathodischen Korrosionsschutzes ICCP (Impressed Current Cathodic Protection) und löst sich im Wasser praktisch nicht auf.

Titananoden werden zum Schutz von Warmwasserspeichern, Solarspeichern, Elektroboilern, emaillierten Behältern, Edelstahlspeichern und Wasserbevorratungsanlagen eingesetzt. Sie werden besonders für Solaranlagen empfohlen und überall dort, wo Magnesiumanoden sehr schnell verschleißen oder häufig gewechselt werden müssen.

Der Einsatz einer Titananode stoppt den Korrosionsprozess effektiv, was die Lebensdauer des Speichers erheblich verlängert (bis zu 8–10 Jahre Betrieb ohne Austausch). Zudem wird das Problem von unangenehmem Schwefelwasserstoffgeruch im Wasser eliminiert und ein stabiler Betrieb auch bei Wasser mit hoher Mineralisierung gewährleistet.

Funktionsweise und Installation:

Das System besteht aus einer im Speicher platzierten Anode und einem elektronischen Steuergerät (Netzteil), das einen geringen Schutzstrom erzeugt. Durch die Potenzialdifferenz wird die Oberfläche des Speichers zur Kathode und vor Korrosion geschützt.

Die Installation ist sehr einfach: Die Titananode wird anstelle der Magnesiumanode (oder in einen dafür vorgesehenen Anschluss) montiert. Das Anodenkabel wird an das Steuergerät angeschlossen, der Speicher wird als Minuspol des Systems angeschlossen und das Steuergerät selbst mit dem Stromnetz verbunden.

Das Steuergerät ist mit Kontroll-LEDs ausgestattet, die über den Systemstatus informieren:

- grüne LED: ordnungsgemäßer Systembetrieb

- rote LED: Fehler oder Unterbrechung im Anodenkreis erkannt

Technische Daten - Steuergerät (Netzteil):

- Stromversorgung: AC 110–240 V / 50–60 Hz

- Stromverbrauch: max. ca. 0,03 A

- Ausgangsspannung: bis zu 10 V DC

- Ausgangsstrom: max. 0,2 A

- Betriebstemperaturbereich: 0–70 °C

- Schutzart: IP20

- Netzteilversion PS: bestimmt für Speicher aus Edelstahl

Technische Daten - Titananode:

- Elektrodenmaterial: Titan (titanium)

- Montagegewinde: 3/4" (NPT / G / R – je nach Version)

- Elektrodendurchmesser: ca. 3 mm

- Isolatordurchmesser: ca. 20 mm

- Kabellänge: ca. 1,5 m

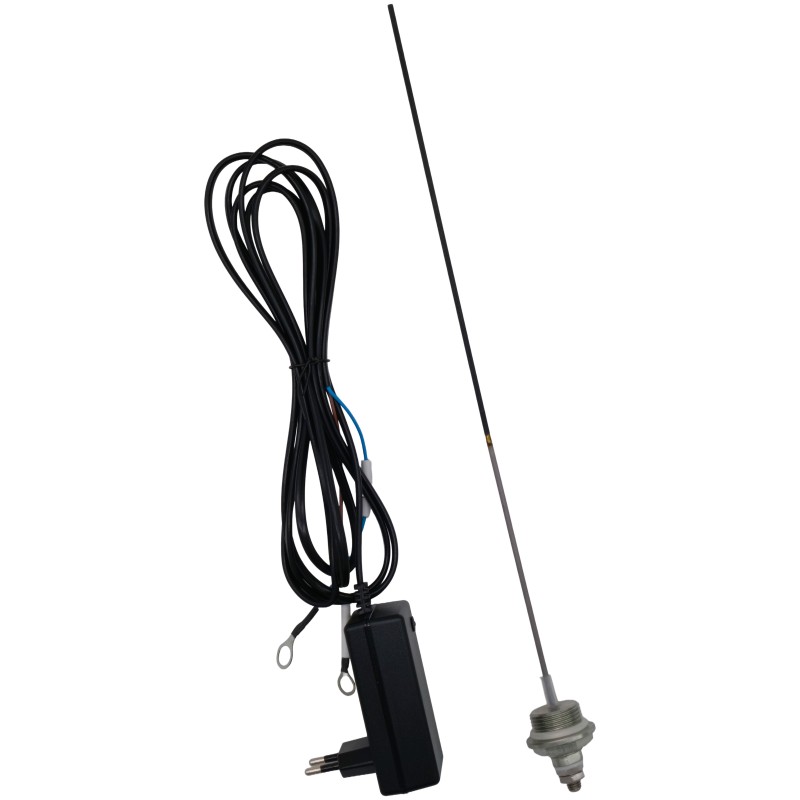

- Modell Ti400: Elektrodenlänge ca. 400 mm, Gesamtlänge ca. 435 mm (empfohlen für Speicher von 150 – 500 Litern)

❗️ WICHTIG: Vor der Montage ist auf die richtige Auswahl des Anodenmodells und des Steuergeräts entsprechend dem Volumen und Material des Speichers zu achten.

Netzteilversion PE: bestimmt für Speicher aus emailliertem Stahl
Netzteilversion PS: bestimmt für Speicher aus Edelstahl
