Anwendungen:

In erster Linie für Solarkollektoren der JNSC-Serie und Heatpipe-basierte Hochdrucksysteme vorgesehen. Kann auch mit Vakuumröhrenkollektoren anderer Hersteller verwendet werden.

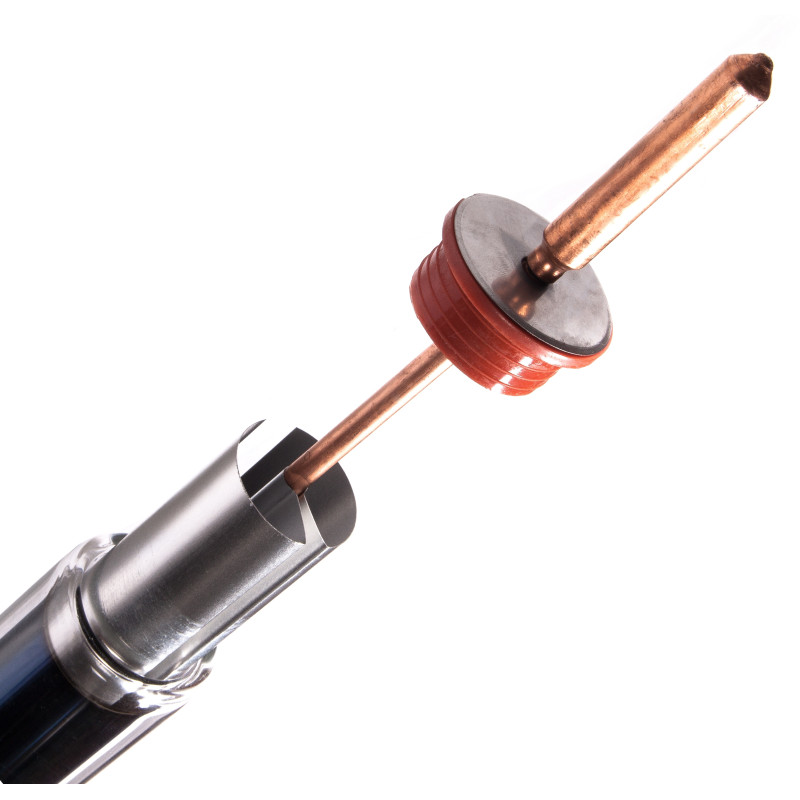

Aufbau:

Die Vakuumröhre besteht aus Borosilikatglas. Das Vakuum zwischen den beiden Glasschichten isoliert hervorragend und verhindert Wärmeverluste. Durch die dreifache Magnetron-Metallisierung wird ein Absorber (eine Verbindung, die Sonnenstrahlung absorbiert und in Wärmeenergie umwandelt) abgeschieden. Zusätzliche Absorberschichten halten so viel Energie wie möglich in den Röhren und verhindern Wärmeverluste durch Infrarotstrahlung. Die neue spezielle ALN/AIN-SS/CU-Absorptionsschicht mit Kupferzusatz stellt die nächste Generation von Absorptionsschichten dar. Der Nachfolger der AL/N/AL-Schicht zeichnet sich durch einen höheren Wirkungsgrad (bis zu 12 %) und hervorragende Absorptionseigenschaften für direkte und diffuse Sonneneinstrahlung aus. Das Innere der Vakuumröhre kann sich auf bis zu 300 °C erhitzen.

In den Vakuumröhren befindet sich ein sogenanntes „Heatpipe“. Nach dem Prinzip der Siedepunktsenkung durch Druck wurde die Wärmeleitung durch Evakuieren von Luft reduziert. Die Flüssigkeit im Wärmetauscher siedet bereits bei 25 °C. Das verwendete Kupfer ist sauerstofffrei und gewährleistet so einen langen und zuverlässigen Betrieb. Aluminium-Kühlkörper in den Vakuumröhren unterstützen die Energieübertragung auf die Kupfer-Heatpipes.

Bei Beschädigung einer Vakuumröhre funktioniert das gesamte System weiter. Lediglich die Effizienz des Systems nimmt ab. Die Heatpipes enthalten keine Flüssigkeiten, sodass die Röhre jederzeit ausgebaut werden kann, ohne das gesamte System entleeren zu müssen.

Vakuumröhre:

– Außendurchmesser des Rohrs: 58 mm.
– Innendurchmesser des Rohrs: 47 mm.
– Rohrlänge: 1500 mm.

Heatpipe:

– Rohrdurchmesser: 8 mm.
– Kondensatordurchmesser: 14 mm.
– Rohrlänge: 1400 mm.
