MODELO DE DEMOSTRACIÓN
(para fines educativos)

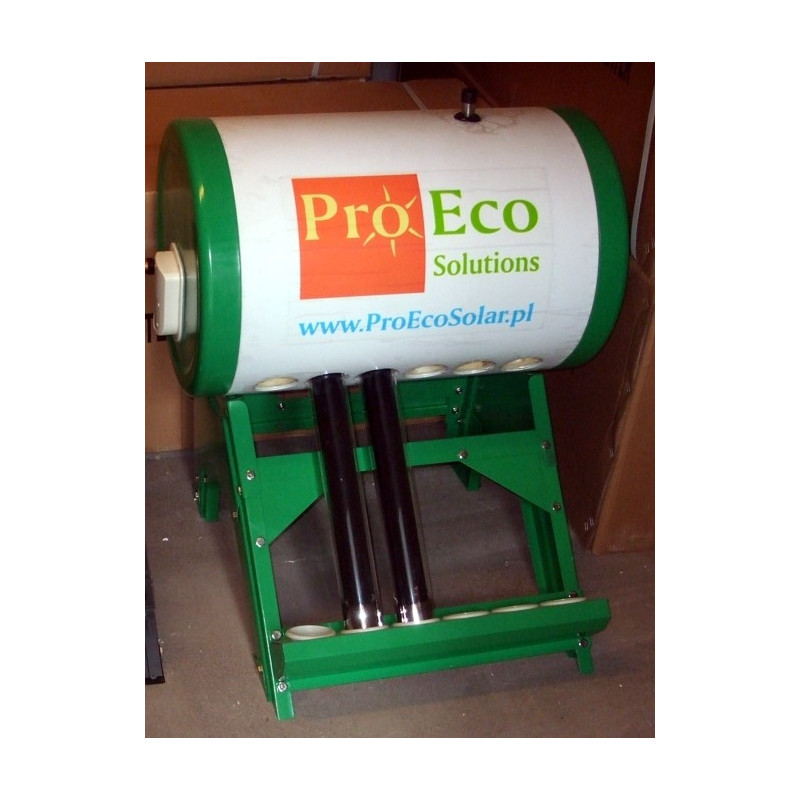

El sistema solar PROECO YL-MINI consta de:
- un colector solar de vacío (6 tubos con triple capa de absorción ALN/AIN-SS/CU, longitud de 500 mm)
- un tanque de agua de acero inoxidable aislado con una capacidad de 30 l.
- una estructura de acero

Aplicación:

Solución ideal para fines educativos (presentaciones).

Construcción:

El colector solar consta de tubos de vacío fabricados en vidrio de borosilicato. La alta seguridad operativa del vidrio de borosilicato se logró mediante el uso de una mezcla adecuada de óxidos de SiO2 y B2O3, lo que da como resultado un producto con buena resistencia química y extraordinaria pureza y homogeneidad. El vidrio de borosilicato es respetuoso con el medio ambiente y puede reciclarse muchas veces. El uso del proceso de templado térmico, en combinación con la baja expansión térmica típica del vidrio de borosilicato, le otorga una resistencia particularmente alta a los cambios de temperatura en comparación con el vidrio común. Los tubos son resistentes al granizo de hasta 25 mm. El uso de tubos con diámetros de 47 mm y 58 mm permite la colocación concéntrica de uno dentro del otro. El aire entre los tubos se bombea hacia afuera y los tubos se sueldan entre sí.
La radiación solar que incide sobre el absorbedor situado en el tubo interior se convierte en energía térmica y calienta el interior del tubo. El vacío entre los tubos es un excelente aislante y evita la pérdida de calor a la atmósfera. El tanque está fabricado en acero inoxidable SUS 304-2B y está aislado con espuma de poliuretano con un espesor de al menos 50 mm.
Para el rellenado automático de agua en el tanque, se puede instalar un pequeño tanque de expansión. Una vez completamente lleno, la válvula de entrada se cierra automáticamente mediante un flotador.

Principio de funcionamiento:

Hay agua en el tanque y en los tubos. Bajo la influencia de la luz solar, el agua de los tubos se calienta. Debido a los movimientos de convección, sube hacia el tanque. El agua circula continuamente entre el tanque y los tubos de vacío, lo que provoca un aumento constante de la temperatura del agua. La alta eficiencia del colector se debe a su capacidad para absorber la radiación solar difusa (por ejemplo, en días nublados) y minimizar la pérdida de calor. El colector también funciona de manera excelente en invierno. Obtiene energía no solo de la luz solar directa sino también de la luz reflejada por la nieve.
El sistema se utiliza para el drenaje por gravedad del agua caliente del tanque. Adicionalmente, se puede instalar un pequeño tanque de expansión para el rellenado automático de agua directamente desde la red de suministro. El sistema no requiere bombas ni controladores para su correcto funcionamiento, lo que lo hace muy fiable. El circuito abierto permite que incluso la ebullición del agua no provoque un aumento de presión dentro del tanque. Gracias a ello, el sistema es seguro y libre de averías. Por supuesto, si existe la necesidad de suministrar agua caliente por encima del nivel del tanque, se puede utilizar una bomba.

Ventajas:

- Mayor eficiencia del colector de vacío que la de un colector plano estándar.
- Construcción sencilla, baja tasa de averías - vida útil de los tubos superior a 15 años.
- Conexión directa del colector con el tanque (sin pérdida de calor).
- Excelente aislamiento del tanque (pérdida diaria de temperatura del agua 6 - 10 grados C).
- No es necesario el uso de bombas ni controladores.
- Montaje sencillo que no requiere modificación de la instalación actual.
- Posibilidad de fácil mantenimiento y automontaje.

Manual de montaje y funcionamiento:

Instrucciones YL.pdf

Instrucciones de montaje en superficie inclinada (anexo).pdf

© El contenido de este manual, tanto en su totalidad como en fragmentos, está protegido por la ley. Cualquier uso del contenido o de las fotos requiere el consentimiento de Pro Eco Solutions Ltd. En particular, esto se refiere a la copia, traducción y almacenamiento en formato electrónico.

Garantía: 3 años
