DEMONSTRAČNÍ MODEL
(pro vzdělávací účely)

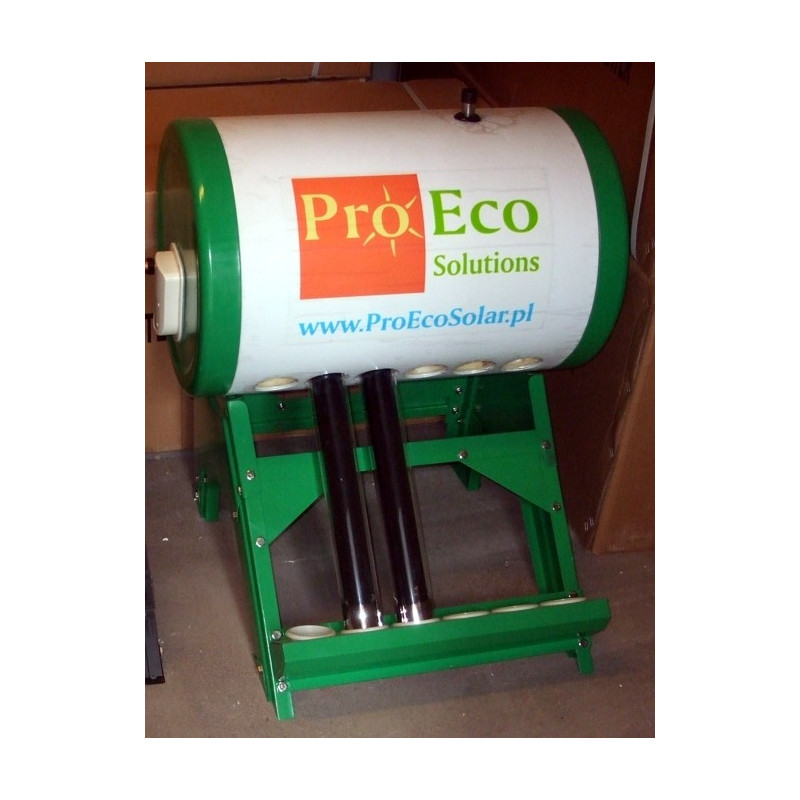

Solární systém PROECO YL-MINI se skládá z:
- vakuového solárního kolektoru (6 trubic s trojitou absorpční vrstvou ALN/AIN-SS/CU o délce 500 mm)
- izolované nádrže na vodu z nerezové oceli o objemu 30 l.
- ocelového rámu

Použití:

Ideální řešení pro vzdělávací účely (prezentace).

Konstrukce:

Solární kolektor se skládá z vakuových trubic vyrobených z borosilikátového skla. Vysoké provozní bezpečnosti borosilikátových skel bylo dosaženo použitím vhodné směsi oxidů SiO2 a B2O3, což dává produkt s dobrou chemickou odolností a mimořádnou čistotou a homogenitou. Borosilikátové sklo je šetrné k životnímu prostředí a lze jej opakovaně recyklovat. Použití procesu tepelného odpuštění (kalení) ve spojení s malou tepelnou roztažností typickou pro borosilikátové sklo mu dodává obzvláště vysokou odolnost proti změnám teploty ve srovnání s běžným sklem. Trubice jsou odolné vůči krupobití do velikosti 25 mm. Použití trubic o průměru 47 mm a 58 mm umožňuje koncentrické umístění jedné uvnitř druhé. Vzduch nacházející se mezi trubicemi je vyčerpán a trubice jsou k sobě svařeny.
Sluneční záření dopadající na absorbér umístěný na vnitřní trubici se přeměňuje na tepelnou energii a způsobuje ohřev vnitřku trubice. Vakuum mezi trubicemi je vynikajícím izolantem a zabraňuje ztrátám tepla do atmosféry. Nádrž je vyrobena z nerezové oceli SUS 304-2B a je izolována polyuretanovou pěnou o tloušťce minimálně 50 mm.
Pro automatické doplňování vody do nádrže lze namontovat malou vyrovnávací nádržku. Po úplném naplnění se přívodní ventil automaticky uzavře pomocí plováku.

Princip fungování:

V nádrži a trubicích se nachází voda. Pod vlivem slunečního záření se voda v trubicích ohřívá. Díky konvekčním pohybům stoupá vzhůru do nádrže. Voda podléhá neustálé cirkulaci mezi nádrží a vakuovými trubicemi, což způsobuje stálý nárůst teploty vody. Vysoká účinnost kolektoru vyplývá ze schopnosti absorbovat rozptýlené sluneční záření (např. v zamračených dnech) a maximálního omezení tepelných ztrát. Kolektor si skvěle vede i v zimě. Získává energii nejen z přímo dopadajících slunečních paprsků, ale také ze světla odraženého od sněhu.
Systém slouží ke gravitačnímu vypouštění horké vody z nádrže. Navíc lze namontovat malou vyrovnávací nádržku sloužící k automatickému doplňování vody přímo z vodovodní sítě. Systém pro správné fungování nevyžaduje čerpadla ani řídicí jednotky, což jej činí velmi spolehlivým. Otevřený okruh způsobuje, že ani var vody nezpůsobuje nárůst tlaku uvnitř nádrže. Díky tomu je systém bezporuchový a bezpečný. Samozřejmě, pokud existuje potřeba dodávat teplou vodu nad úroveň nádrže, lze použít čerpadlo.

Výhody:

- Vyšší účinnost vakuového kolektoru než standardního plochého kolektoru.
- Jednoduchá konstrukce, nízká poruchovost - životnost trubic přes 15 let.
- Přímé spojení kolektoru s nádrží (žádné tepelné ztráty).
- Vynikající izolace nádrže (denní pokles teploty vody 6 - 10 stupňů C).
- Bez nutnosti použití čerpadel a řídicích jednotek.
- Jednoduchá montáž nevyžadující úpravu stávající instalace.
- Možnost snadného servisu a samostatné montáže.

Návod k montáži a obsluze:

Návod YL.pdf

Návod k montáži na šikmou plochu (dodatek).pdf

© Obsah tohoto návodu v celku i v částech je chráněn zákonem. Jakékoli použití obsahu nebo fotografií vyžaduje souhlas firmy Pro Eco Solutions Ltd. To se týká zejména kopírování, překladu a uchovávání v elektronické podobě.

Záruka: 3 roky
