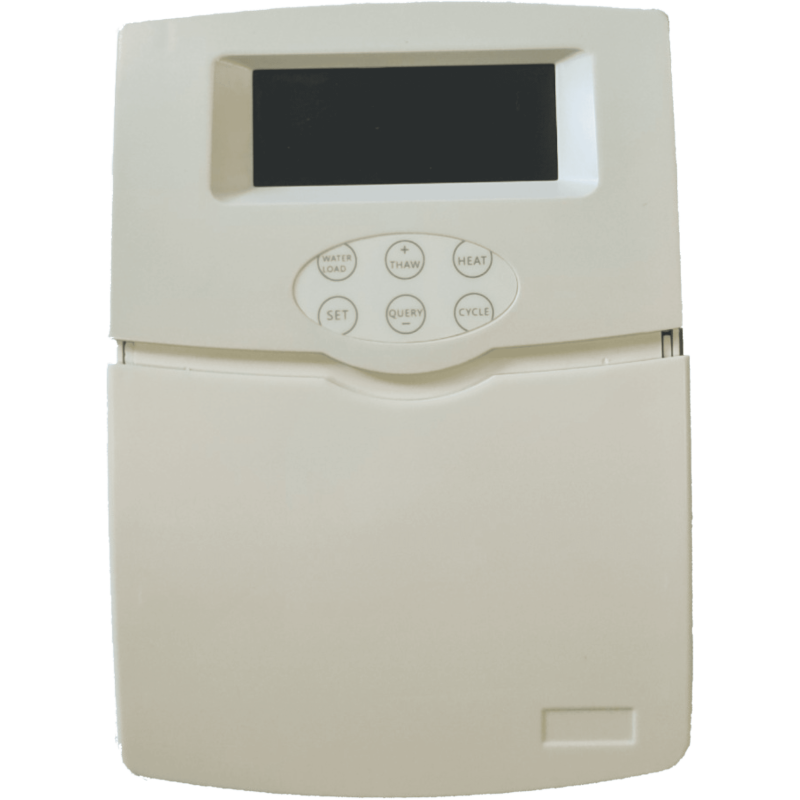

Controllore / Driver TK-5a con misurazione della temperatura, livello dell'acqua nel serbatoio, per il controllo di una pompa, un riscaldatore, ecc. Consigliato per sistemi solari a pressione delle serie PROECO HP, SOLARIS P, HYDRA P, ARGOS P.

Funzioni:

1. Dopo aver collegato il controllore all'alimentazione, un singolo segnale acustico indica che il controllore funziona in modalità normale (è in corso il processo di auto-controllo del dispositivo).
2. Funzione orologio.
3. Indicatore del livello dell'acqua – 5 livelli (0-20%, 20-50%, 50-80%, 80-100%, oltre il 100% - troppopieno).
4. Indicatore della temperatura dell'acqua.
5. Possibilità di impostare la temperatura di riscaldamento automatica nell'intervallo 30 – 80 °C.
6. Avviso di basso livello dell'acqua – quando il livello scende al di sotto del 20%, il controllore emetterà un avviso acustico.
7. Possibilità di controllo manuale dell'elettrovalvola (ricarica dell'acqua).
8. Possibilità di controllo manuale del riscaldatore elettrico.
9. Possibilità di programmare il riscaldamento dell'acqua a orari specifici (secondo l'orologio) – 2 volte al giorno. Impostare l'orario su 24:00 disabilita la funzione.
10. Possibilità di programmare la ricarica dell'acqua a orari specifici (secondo l'orologio) – 2 volte al giorno. Impostare l'orario su 24:00 disabilita la funzione.
11. In caso di rilevamento di problemi con il sensore di temperatura o il sensore del livello dell'acqua, il controllore inizierà a emettere avvisi acustici ogni minuto. In tal caso, è necessario aprire l'elettrovalvola per rabboccare l'acqua nel serbatoio. Si prega di prestare attenzione se l'acqua non trabocca – in tal caso, il rubinetto deve essere chiuso. Il rubinetto aperto si chiuderà automaticamente dopo 8 minuti.
12. Funzione "turbo-boost". Se la pressione nella rete idrica è troppo bassa, è possibile attivare questa funzione. In una situazione in cui il livello dell'acqua nel serbatoio è troppo basso, oltre all'apertura dell'elettrovalvola, la pompa viene accesa. Dopo aver riempito il serbatoio, la pompa viene spenta e l'elettrovalvola viene chiusa contemporaneamente.
13. Funzione "anti-gelo". Per evitare che l'acqua congeli nei tubi all'esterno dell'edificio in inverno, è possibile posizionare cavi riscaldanti elettrici lungo i tubi. Il controllore accenderà l'alimentazione dei cavi per prevenire guasti ai tubi. L'attivazione della funzione "turbo-boost" disabilita la funzione "anti-gelo".

14. Anche in caso di interruzione di corrente, il controllore memorizza tutte le impostazioni. Non è necessaria una riprogrammazione.
15. Protezione anti-ustione. Se nel serbatoio c'è meno del 50% di acqua (o non ce n'è affatto), il controllore spegnerà tutte le funzioni di riscaldamento.
16. Protezione da sovraccarico. Se la funzione "anti-gelo" (riscaldamento tubi) si attiva automaticamente, per evitare il surriscaldamento dei cavi e ridurre il consumo di energia elettrica, l'alimentazione viene ciclicamente disconnessa. La funzione opera secondo un tempo prestabilito (lo standard è 30 minuti di funzionamento / 30 minuti di pausa, ma è possibile impostare da 0 a 90 minuti).

Il controllore è progettato per il controllo della temperatura nei serbatoi di acqua calda sanitaria. Destinato principalmente a riscaldatori a pressione compatti delle serie PROECO HP, SOLARIS P, HYDRA P, ARGOS P.

In caso di radiazione solare insufficiente, l'acqua può essere riscaldata con un riscaldatore elettrico. Ovviamente, il controllore può essere utilizzato in qualsiasi serbatoio di acqua calda sanitaria.

Dati Tecnici:

- Dimensioni: 170mm x 128mm x 40mm
- Alimentazione: ~ 220V (AC)
- Consumo energetico: < 6W
- Intervallo di misurazione della temperatura: 0 ~ 99 °C
- Precisione della misurazione della temperatura: ± 2 °C
- Indicatore del livello dell'acqua: 5 livelli
- Potenza massima del riscaldatore elettrico collegato: < 3000 W
- Potenza massima della pompa collegata o dei cavi riscaldanti elettrici: < 500 W
- Corrente di dispersione: <10mA/0.1 S
- Alimentazione elettrovalvola: = 12V (DC)
- Sensore di temperatura NTC 10K B=3950, misurazione della temperatura: <135 °C, cavo resistente a una temperatura <105 °C, lunghezza del cavo: 20 m

Manuale Utente:

Manuale Utente - TK-5a

Vantaggi:

★ Modello consigliato per installatori!

Il controllore è uno strumento ideale per gli installatori, fornendo il pieno controllo del sistema. È destinato principalmente a riscaldatori non a pressione compatti, ma può essere utilizzato in qualsiasi serbatoio di acqua calda sanitaria.
