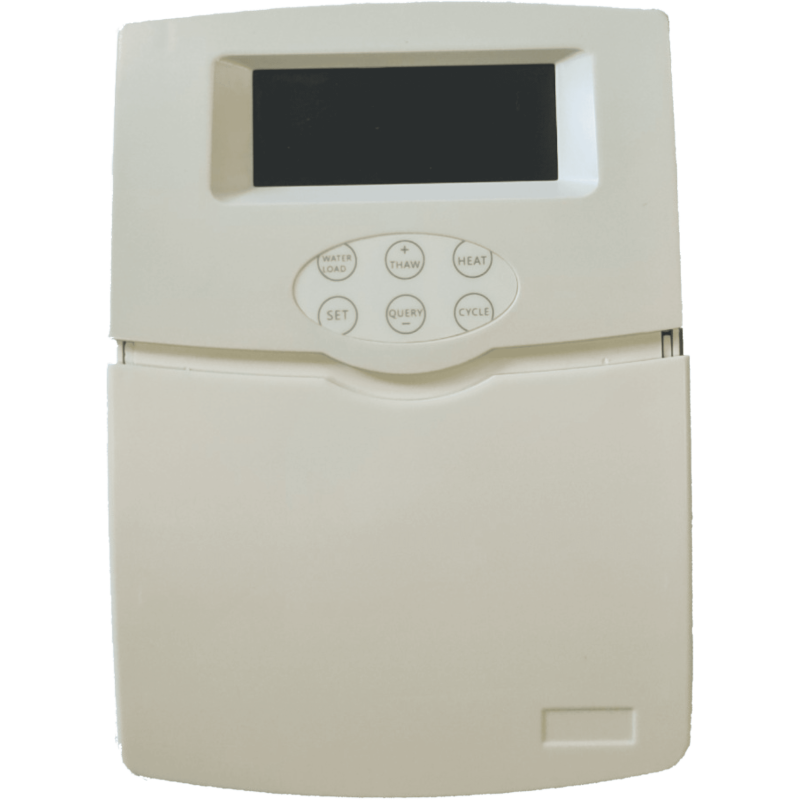

Ovladač / Řídicí jednotka TK-5a s měřením teploty, hladiny vody v zásobníku, pro ovládání čerpadla, topení atd. Doporučeno pro solární beztlakové systémy řady PROECO YL, SOLARIS L, HYDRA L.

Funkce:

1. Po připojení ovladače k napájení signalizuje jeden pípavý signál, že ovladač pracuje v normálním režimu (probíhá proces samokontroly zařízení).
2. Funkce hodin.
3. Ukazatel hladiny vody – 5 úrovní (0-20%, 20-50%, 50-80%, 80-100%, přes 100% - přetečení).
4. Ukazatel teploty vody.
5. Možnost nastavení automatické teploty ohřevu v rozsahu 30 – 80 °C.
6. Upozornění na nízkou hladinu vody – po poklesu pod 20% vydá ovladač zvukové upozornění.
7. Možnost ručního ovládání elektromagnetického ventilu (doplňování vody).
8. Možnost ručního ovládání elektrického topného tělesa.
9. Možnost naprogramování dohřevu vody v určitých hodinách (dle hodin) – 2x denně. Nastavení času na 24:00 vypne funkci.
10. Možnost naprogramování doplňování vody v určitých hodinách (dle hodin) – 2x denně. Nastavení času na 24:00 vypne funkci.
11. V případě zjištění problémů se snímačem teploty nebo snímačem hladiny vody začne ovladač každou minutu vydávat zvuková upozornění. V takovém případě je nutné otevřít elektromagnetický ventil, aby se voda v zásobníku doplnila. Prosím, věnujte pozornost tomu, zda voda nepřetéká – pokud ano, ventil by měl být uzavřen. Otevřený ventil se automaticky uzavře po 8 minutách.
12. Funkce „turbo-boost“. Pokud je tlak ve vodovodní síti příliš nízký, můžete tuto funkci zapnout. V situaci, kdy je hladina vody v zásobníku příliš nízká, se kromě otevření elektromagnetického ventilu zapne i čerpadlo. Po naplnění zásobníku se čerpadlo současně vypne a elektromagnetický ventil se uzavře.
13. Funkcja „anty-zamarzania”. Aby nie doprowadzić w zimie do zamarznięcia wody w rurach na zewnątrz budynku, można wzdłuż rur ułożyc elektryczne kable grzejne. Kontroler włączy zasilanie kabli, aby nie dopuścić do awarii rur. Włączenie funkcji „turbo-doładowania” powoduje wyłaczenie funkcji „antyzamarzania”.

14. I v případě výpadku napájení si ovladač pamatuje všechna nastavení. Není potřeba opakovaného programování.
15. Ochrana proti spálení. Pokud je v zásobníku méně než 50% vody (nebo žádná voda), ovladač vypne všechny funkce dohřevu.
16. Ochrana proti přetížení. Pokud se automaticky zapne funkce „anti-freeze“ (ohřev potrubí), aby se zabránilo spálení kabelů a snížila spotřeba elektrické energie, je napájení cyklicky odpojováno. Funkce pracuje podle stanoveného času (standardně je to 30 minut provozu / 30 minut pauzy, ale lze nastavit od 0 do 90 minut).

Ovladač je určen k řízení teploty v zásobnících TUV. Určeno hlavně pro kompaktní tlakové ohřívače řady PROECO HP, SOLARIS P, HYDRA P, ARGOS P.

V případě nedostatečného slunečního záření lze vodu ohřát pomocí elektrického topného tělesa. Ovladač lze samozřejmě použít v jakýchkoli zásobnících TUV.

Technické Údaje:

- Rozměry: 170mm x 128mm x 40mm
- Napájení: ~ 220V (AC)
- Příkon: < 6W
- Rozsah měření teploty: 0 ~ 99 °C
- Přesnost měření teploty: ± 2 °C
- Ukazatel hladiny wody: 5 poziomów
- Maksymalna moc podłaczonej grzałki elektrycznej: < 3000 W
- Maksymalna moc podłaczonej pompy lub elektrycznych kabli grzewczych: < 500 W
- Upływ pradu: <10mA/0.1 S
- Zasilanie zaworu elektromagnetycznego: = 12V (DC)
- Czujnik temperatury NTC 10K B=3950, pomiar temperatury: <135 °C, kabel wytrzymujacy temperature <105 °C, długość kabla: 20 m

Zalety:

★ Polecany model dla instalatorów!

Ovladač je ideálním nástrojem pro instalatéry, poskytujícím plnou kontrolu nad systémem. Je určen především pro kompaktní beztlakové ohřívače, ale lze jej použít v jakýchkoli zásobnících TUV.
