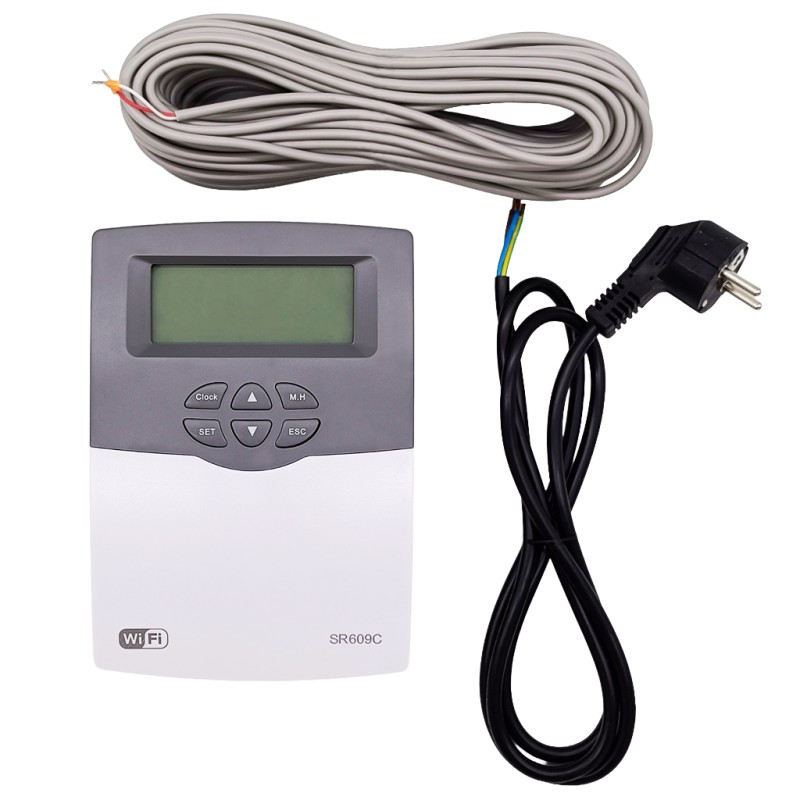

Solarregler SR609C mit WLAN für druckfeste Solarkollektoren und elektrischen Heizstab

Anwendung:

Der Regler SR609C mit WLAN-Modul ist eine fortschrittliche Steuerung für integrierte, druckfeste Thermosiphon-Solaranlagen mit Warmwasserspeicher (Trinkwasser). Das Gerät überwacht kontinuierlich die Wassertemperatur im Speicher, der durch die Solarkollektoren erwärmt wird, und steuert intelligent den Betrieb des elektrischen Heizelements (Heizstab). Die elektrische Heizung wird nur dann aktiviert, wenn die aus der Sonne gewonnene Energie nicht ausreicht, um die eingestellte Wassertemperatur zu erreichen.

Hauptfunktionen:

- WLAN-Fernbedienung (Tuya / Smart Life): Die dedizierte App ermöglicht die vollständige Überwachung der Temperatur, Parameteränderungen und Steuerung des Reglers von jedem Ort der Welt aus.
- Zeitgesteuerter Heizplan (THET): Möglichkeit zur Einstellung von bis zu 3 unabhängigen Zeitfenstern pro Tag mit individuellen Ein- und Ausschalttemperaturen für den elektrischen Heizstab.
- Intelligenter Heizmodus (Intelligent Heating): Automatisches, schrittweises Aufheizen des Wassers im Speicher zu bestimmten Zeiten (13:00–17:00 Uhr), um eine optimale Warmwassertemperatur bei geringerer Sonneneinstrahlung zu gewährleisten.
- Manueller Modus (M.H): Schnelles, einmaliges Aufheizen des Wassers auf die gewünschte Temperatur (10–80°C) per Knopfdruck am Bedienelement oder über die App.
- Warmwasser-Zirkulationssteuerung (TCYC): Der Hilfsausgang (R1) ermöglicht den Anschluss einer Zirkulationspumpe, die über die Rücklauftemperatur (Sensor T2) oder einen Zeitplan (Betrieb/Pause) gesteuert wird.
- Speicher-Frostschutz (CFR): Automatische Einschaltung des elektrischen Heizstabs, wenn die Temperatur im Speicher unter 3°C fällt, und Aufheizung bis 5°C.
- Zeitgesteuerter Rohrfrostschutz (PHTC): Impulsbetrieb des Heizkabels in einem festgelegten Zeitfenster, um Rohre im Winter vor Schäden zu schützen und Energie zu sparen.
- Thermische Desinfektion (TDIS - Antilegionellen): Regelmäßiges zyklisches Aufheizen des Speichers auf eine hohe Temperatur (z. B. 70°C) zur Beseitigung von Legionellen-Bakterien.
- Automatischer Thermostat (AHO): Funktion zur unabhängigen Steuerung des Relaisausgangs (z. B. zur automatischen Nachladung oder Wärmeabfuhr).
- Sparmodus (Eco Mode): Deaktivierung automatischer Heizpläne zur maximalen Nutzung der Sonnenenergie bei Beibehaltung der manuellen Heizoption.
- Einstellungsspeicher und Displayschutz: Speicherung der Parameter bei Stromausfall (Uhrzeitspeicher bis zu 36 Std.) und automatisches Abschalten des Displays nach 5 Minuten Inaktivität.
- Fehlersignalisierung und Alarm (BEEP): Akustische und visuelle Warnung des Benutzers im Falle einer Störung oder Trennung des Temperatursensors.

Technische Daten:

- Stromversorgung: 230V AC ±10% / 50Hz
- Leistungsaufnahme: < 3 W
- Messbereich der Speichertemperatur: 0 - 100°C
- Genauigkeit der Temperaturmessung: ± 2°C
- Einstellbereich der Heiztemperatur: 10 - 80°C
- Maximale Heizstableistung (Ausgang H1): ≤ 1500 W oder ≤ 3000 W (je nach Version)
- Maximale Leistung des Hilfsausgangs (R1): ≤ 500 W (Zirkulationspumpe / Heizkabel)
- Temperatursensoren: T1: NTC10K B=3950 (20m PVC-Kabel, Betriebstemp. bis 105°C/135°C); T2: NTC10K B=3950 (optional)
- Schutzart: IP40
- Umgebungstemperatur: -10°C bis 50°C
- Kommunikationsmodul: WLAN 2.4GHz (Tuya Smart / Smart Life App)

Bedienungsanleitung:

Bedienungsanleitung - SR609C
