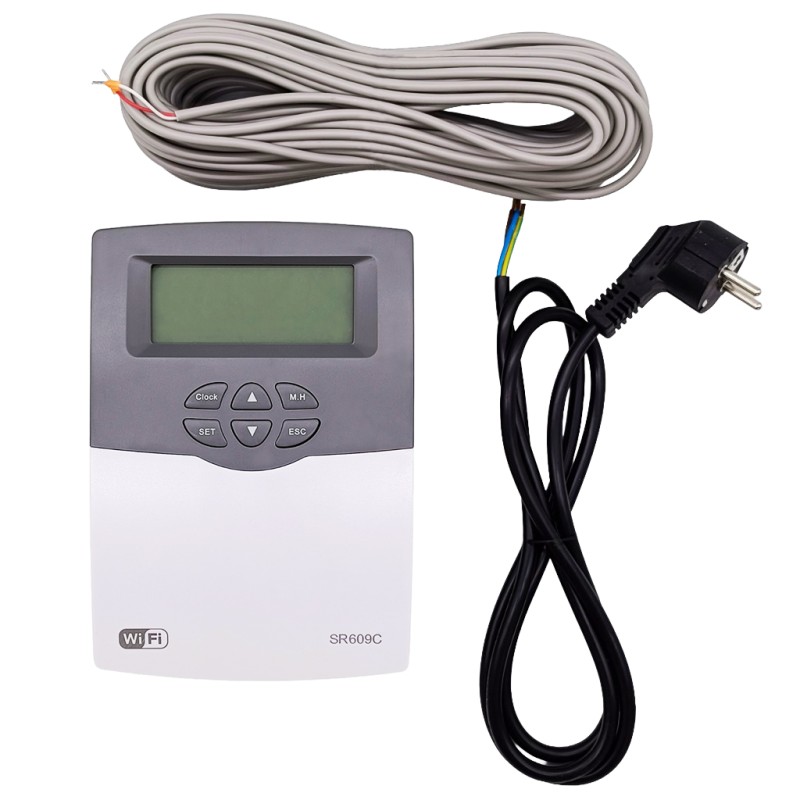

Centralina solare SR609C con Wi-Fi per collettori solari a pressione e resistenza elettrica

Applicazione:

La centralina SR609C con modulo Wi-Fi è un regolatore avanzato progettato per sistemi solari termici integrati e pressurizzati con serbatoio per acqua calda sanitaria (ACS). Il dispositivo monitora continuamente la temperatura dell'acqua nel serbatoio riscaldata dai collettori solari e gestisce in modo intelligente il funzionamento dell'elemento riscaldante elettrico (resistenza). Il riscaldamento elettrico si attiva solo quando l'energia solare ottenuta è insufficiente per raggiungere la temperatura dell'acqua impostata.

Funzioni principali:

- Gestione remota Wi-Fi (Tuya / Smart Life): L'applicazione dedicata consente il monitoraggio completo della temperatura, la modifica dei parametri e il controllo della centralina da qualsiasi parte del mondo.
- Programmazione oraria del riscaldamento (THET): Possibilità di impostare fino a 3 fasce orarie indipendenti al giorno con temperature di accensione e spegnimento personalizzate per la resistenza elettrica.
- Modalità di riscaldamento intelligente (Intelligent Heating): Riscaldamento automatico e graduale dell'acqua nel serbatoio in orari specifici (13:00–17:00), garantendo una temperatura ottimale dell'ACS anche con scarso irraggiamento solare.
- Modalità manuale (M.H): Riscaldamento rapido e una tantum dell'acqua fino alla temperatura selezionata (10–80°C) attivabile tramite pulsante sul pannello della centralina o dall'app.
- Controllo ricircolo ACS (TCYC): L'uscita ausiliaria (R1) consente il collegamento di una pompa di ricircolo controllata dalla temperatura di ritorno (sensore T2) o da una programmazione oraria (lavoro/pausa).
- Protezione antigelo del serbatoio (CFR): Attivazione automatica della resistenza elettrica quando la temperatura nel serbatoio scende sotto i 3°C, portandola fino a 5°C.
- Protezione antigelo temporizzata dei tubi (PHTC): Funzionamento ad impulsi del cavo scaldante entro un intervallo di tempo stabilito, proteggendo i tubi dai danni invernali e risparmiando energia.
- Disinfezione termica (TDIS - Antilegionella): Riscaldamento ciclico periodico del serbatoio ad alta temperatura (ad es. 70°C) per eliminare i batteri della Legionella.
- Termostato automatico (AHO): Funzione di controllo indipendente dell'uscita relè (ad es. per il rabbocco automatico o la dissipazione del calore in eccesso).
- Modalità Eco (Eco Mode): Disattivazione dei programmi di riscaldamento automatico per massimizzare l'uso dell'energia solare, mantenendo l'opzione di riscaldamento manuale.
- Memoria impostazioni e protezione schermo: Salvataggio dei parametri in caso di interruzione di corrente (memoria orologio fino a 36 ore) e spegnimento automatico del display dopo 5 minuti di inattività.
- Segnalazione errori ed allarme (BEEP): Avviso acustico e visivo per l'utente in caso di guasto o scollegamento del sensore di temperatura.

Dati tecnici:

- Alimentazione: 230V AC ±10% / 50Hz
- Consumo energetico: < 3 W
- Intervallo di misurazione temp. serbatoio: 0 - 100°C
- Precisione di misurazione della temperatura: ± 2°C
- Intervallo di impostazione temp. riscaldamento: 10 - 80°C
- Potenza massima resistenza (uscita H1): ≤ 1500 W o ≤ 3000 W (a seconda della versione)
- Potenza massima uscita ausiliaria (R1): ≤ 500 W (pompa di ricircolo / cavo scaldante)
- Sensori di temperatura: T1: NTC10K B=3950 (cavo PVC 20m, temp. di esercizio fino a 105°C/135°C); T2: NTC10K B=3950 (opzionale)
- Grado di protezione: IP40
- Temperatura ambiente: da -10°C a 50°C
- Modulo di comunicazione: Wi-Fi 2.4GHz (App Tuya Smart / Smart Life)

Manuale utente:

Manuale utente - SR609C
