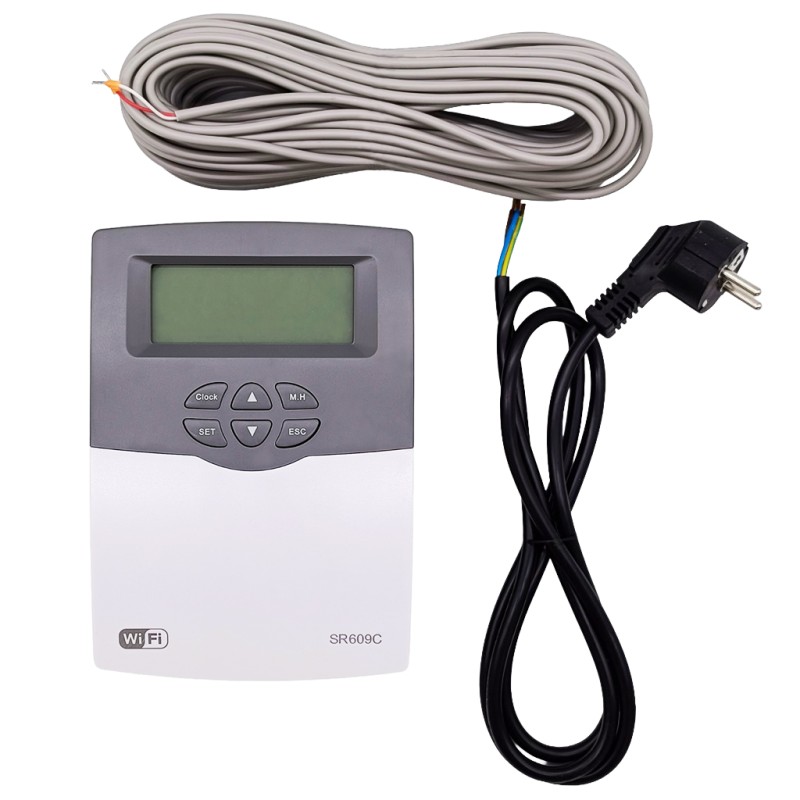

Controlador solar SR609C con Wi-Fi para colectores solares presurizados y resistencia eléctrica

Aplicación:

El controlador SR609C con módulo Wi-Fi es un regulador avanzado diseñado para sistemas solares térmicos integrados y presurizados con depósito de agua caliente sanitaria (ACS). El dispositivo supervisa continuamente la temperatura del agua en el depósito calentado por los colectores solares y gestiona de forma inteligente el funcionamiento del elemento calefactor eléctrico (resistencia). El calentamiento eléctrico se activa únicamente cuando la energía obtenida del sol es insuficiente para alcanzar la temperatura del agua configurada.

Funciones principales:

- Control remoto por Wi-Fi (Tuya / Smart Life): La aplicación dedicada permite una visualización completa de la temperatura, el ajuste de parámetros y el control del regulador desde cualquier lugar del mundo.
- Programación de calentamiento por tiempo (THET): Posibilidad de configurar hasta 3 franjas horarias independientes al día con temperaturas de encendido y apagado personalizadas para la resistencia eléctrica.
- Modo de calentamiento inteligente (Intelligent Heating): Calentamiento automático y gradual del agua en el depósito en horas específicas (13:00–17:00), garantizando una temperatura óptima de ACS en días con menor radiación solar.
- Modo manual (M.H): Calentamiento rápido y puntual del agua hasta la temperatura seleccionada (10–80°C) mediante un botón en el panel del controlador o desde la aplicación.
- Control de circulación de ACS (TCYC): La salida auxiliar (R1) permite conectar una bomba de recirculación controlada por la temperatura de retorno (sensor T2) o mediante programación horaria (trabajo/pausa).
- Protección anticongelación del depósito (CFR): Encendido automático de la resistencia eléctrica cuando la temperatura del depósito baja de los 3°C, calentándolo hasta los 5°C.
- Protección anticongelación de tuberías por tiempo (PHTC): Funcionamiento por impulsos del cable calefactor en un rango de tiempo determinado, protegiendo las tuberías contra daños en invierno y ahorrando energía.
- Desinfección térmica (TDIS - Antilegionela): Calentamiento cíclico periódico del depósito a alta temperatura (p. ej., 70°C) para eliminar las bacterias de Legionella.
- Termostato automático (AHO): Función de control independiente de la salida de relé (p. ej., para recarga automática o disipación de exceso de calor).
- Modo económico (Eco Mode): Bloqueo de las programaciones automáticas de calefacción para maximizar el uso de la energía solar, manteniendo la opción de calentamiento manual.
- Memoria de ajustes y protección de pantalla: Retención de parámetros en caso de corte de energía (memoria del reloj de hasta 36 h) y apagado automático de la pantalla tras 5 minutos de inactividad.
- Señalización de errores y alarma (BEEP): Advertencia acústica y visual para el usuario en caso de avería o desconexión del sensor de temperatura.

Datos técnicos:

- Alimentación: 230V AC ±10% / 50Hz
- Consumo de energía: < 3 W
- Rango de medición de temp. del depósito: 0 - 100°C
- Precisión de medición de temperatura: ± 2°C
- Rango de ajuste de temp. de calefacción: 10 - 80°C
- Potencia máxima de la resistencia (salida H1): ≤ 1500 W o ≤ 3000 W (según versión)
- Potencia máxima de la salida auxiliar (R1): ≤ 500 W (bomba de circulación / cable calefactor)
- Sensores de temperatura: T1: NTC10K B=3950 (cable PVC 20m, temp. de trabajo hasta 105°C/135°C); T2: NTC10K B=3950 (opcional)
- Clase de protección: IP40
- Temperatura ambiente: -10°C a 50°C
- Módulo de comunicación: Wi-Fi 2.4GHz (Aplicación Tuya Smart / Smart Life)
