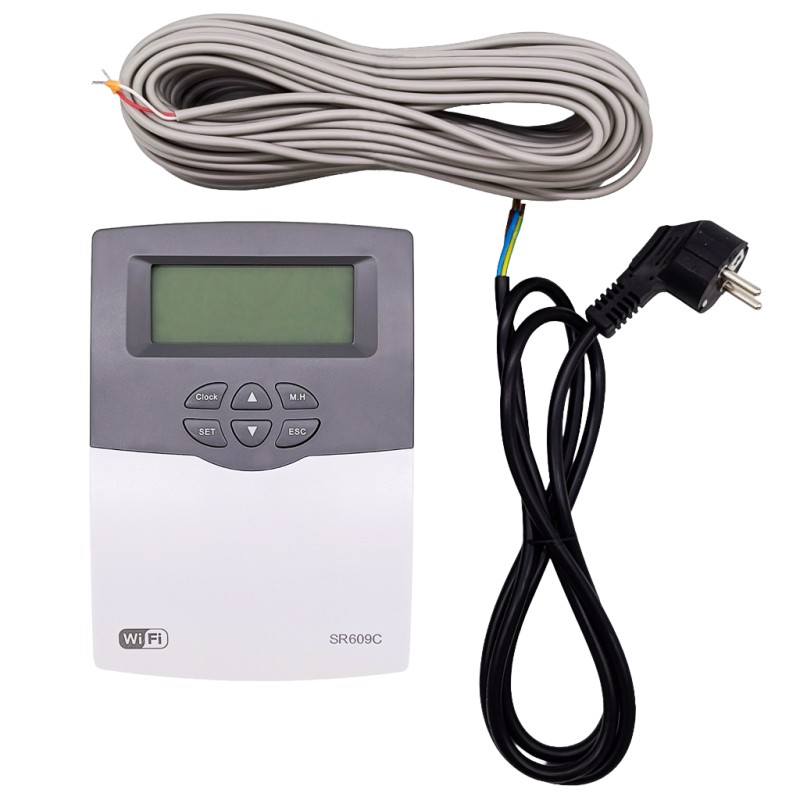

Solární regulátor SR609C s Wi-Fi pro tlakové solární kolektory a elektrickou topnou tyč

Použití:

Regulátor SR609C s Wi-Fi modulem je pokročilá řídicí jednotka určená pro integrované, tlakové solární systémy s zásobníkem teplé užitkové vody (TUV). Zařízení nepřetržitě monitoruje teplotu vody v nádrži ohřívané solárními kolektory a inteligentně řídí provoz elektrického topného tělesa (topné tyče). Elektrický ohřev se aktivuje pouze tehdy, když energie získaná ze slunce nestačí k dosažení požadované teploty vody.

Hlavní funkce:

- Dálkové ovládání přes Wi-Fi (Tuya / Smart Life): Vyhrazená aplikace umožňuje úplný přehled o teplotě, změnu parametrů a kontrolu provozu regulátoru odkudkoli na světě.
- Časový harmonogram ohřevu (THET): Možnost nastavení až 3 nezávislých časových pásem denně s vlastní teplotou zapnutí a vypnutí elektrické topné tyče.
- Inteligentní režim ohřevu (Intelligent Heating): Automatický, postupné ohřev vody v zásobníku v určených hodinách (13:00–17:00), zajišťující optimální teplotu TUV při slabším slunečním svitu.
- Manuální režim (M.H): Rychlý, jednorázový ohřev vody na zvolenou teplotu (10–80 °C) spuštěný tlačítkem na panelu regulátoru nebo z aplikace.
- Řízení cirkulace TUV (TCYC): Pomocný výstup (R1) umožňuje připojení cirkulačního čerpadla řízeného teplotou zpátečky (čidlo T2) nebo časovým harmonogramem (provoz/pauza).
- Ochrana zásobníku před zamrznutím (CFR): Automatické zapnutí elektrické topné tyče při poklesu teploty v zásobníku pod 3 °C a její dohřátí na 5 °C.
- Časová ochrana potrubí před zamrznutím (PHTC): Impulsní provoz topného kabelu ve stanoveném časovém rozmezí, chrání potrubí před poškozením v zimě a šetří energii.
- Tepelná dezinfekce (TDIS - Antilegionella): Pravidelné cyklické prohřátí zásobníku na vysokou teplotu (např. 70 °C) za účelem odstranění bakterií Legionella.
- Automatický termostat (AHO): Funkce nezávislého řízení reléového výstupu (např. pro automatické doplňování nebo odvod přebytečného tepla).
- Ekonomický režim (Eco Mode): Blokování automatických harmonogramů ohřevu, umožňující maximální využití solární energie při zachování možnosti manuálního ohřevu.
- Paměť nastavení a ochrana displeje: Uložení parametrů při výpadku napájení (paměť hodin až 36 h) a automatické zhasnutí displeje po 5 minutách nečinnosti.
- Signalizace chyb a alarm (BEEP): Akustické a vizuální varování uživatele v případě poruchy nebo odpojení teplotního čidla.

Technické údaje:

- Napájení: 230V AC ±10% / 50Hz
- Příkon: < 3 W
- Rozsah měření teploty zásobníku: 0 - 100 °C
- Přesnost měření teploty: ± 2 °C
- Rozsah nastavení teploty ohřevu: 10 - 80 °C
- Maximální výkon topné tyče (výstup H1): ≤ 1500 W nebo ≤ 3000 W (v závislosti na verzi)
- Maximální výkon pomocného výstupu (R1): ≤ 500 W (cirkulační čerpadlo / topný kabel)
- Teplotní čidla: T1: NTC10K B=3950 (kabel PVC 20m, provozní teplota do 105°C/135°C); T2: NTC10K B=3950 (volitelné)
- Stupeň krytí: IP40
- Okolní teplota: -10 °C až 50 °C
- Komunikační modul: Wi-Fi 2.4GHz (Aplikace Tuya Smart / Smart Life)
