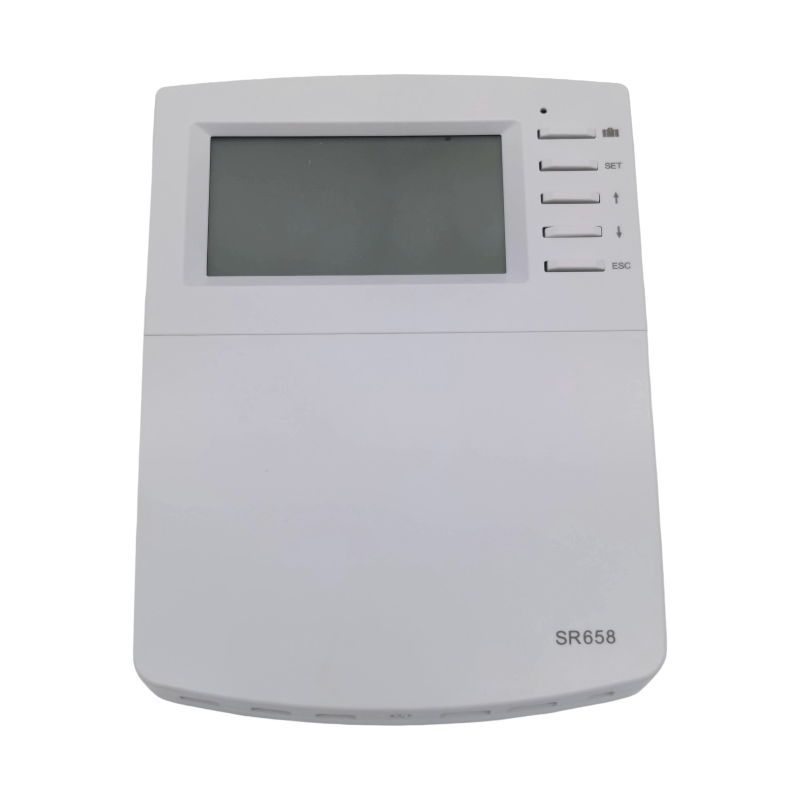

Regler für fortschrittliche Solaranlagen.

Technische Daten

Stromversorgung: 240V ~ (50...60Hz)
Gehäuse: ABS-Kunststoff
Montage: Wandmontage
Abmessungen: 208*158*43mm
Schutzart: IP41
Umgebungstemperatur: 0 ... 40 °C

Eingänge und Ausgänge

Eingänge:
6* Eingänge für Sensoren
2* PT1000-Temperatursensoren
6* NTC10K, B=3950-Temperatursensoren
1* Grundfos Direct Sensor (Typ VFS)
1* Elektronischer Durchflussmesser mit Flügelrad (FRT)

Ausgänge:
6* Relaisausgänge (3x elektromagnetisches Relais, 3x Halbleiter), max. Strom 1A
1* Niederspannungsrelais (Ein/Aus-Signal), zur Kesselsteuerung
3* PWM-Ausgang mit variabler Frequenz (umschaltbar auf 0-10V), zur Steuerung der Drehzahl von Hocheffizienzpumpen

Funktionen

Wahl aus 19 vordefinierten Systemen.
Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion,
Pumpendrehzahlregelung, Wärmemengenzählung, externe Wärmetauschung,
Schwimmbad-Kreislaufsystem, einstellbare Systemparameter und optionale Funktionen (Menüstruktur),
Bilanzierung und Diagnose.

Schnittstelle und Bedienung

Datenschnittstelle: TF (Micro SD)
Anzeige/Display: Großes LED-Display, System-Monitoring-Display zur Systemvisualisierung, Hintergrundbeleuchtung
Bedienung: 5 Tasten auf der Frontabdeckung

Bedienungsanleitung:

Bedienungsanleitung - SR658
