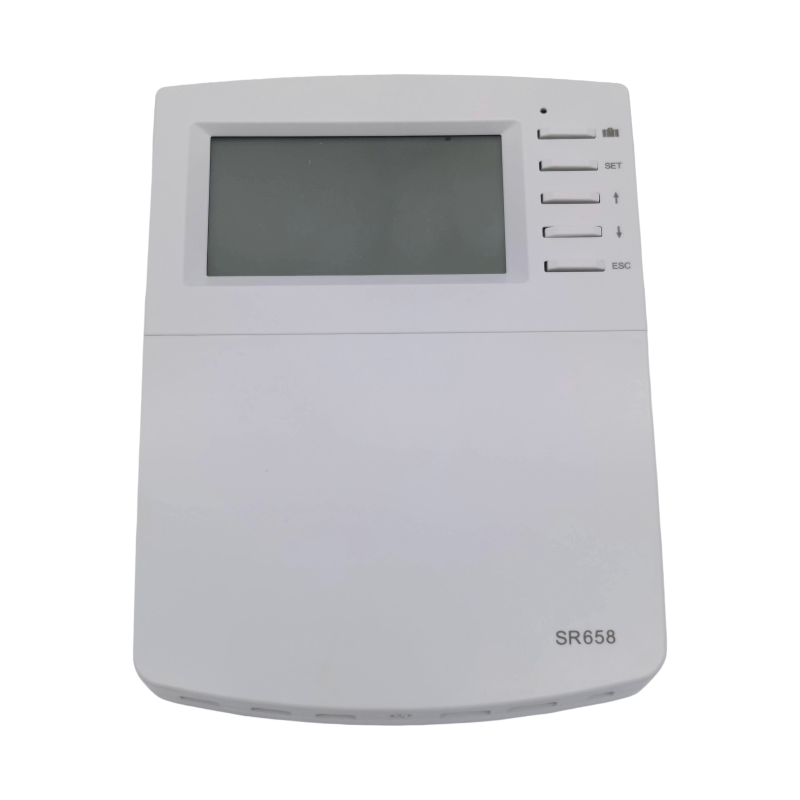

Řídicí jednotka pro pokročilé solární systémy.

Technické údaje

Napájení: 240V ~ (50...60Hz)
Kryt: Plast ABS
Montáž: Montáž na stěnu
Rozměry: 208*158*43mm
Stupeň krytí: IP41
Okolní teplota: 0 ... 40 °C

Vstupy a výstupy

Vstupy:
6* vstupů pro senzory
2* teplotní senzory PT1000
6* teplotní senzory NTC10K, B=3950
1* Grundfos Direct Sensor (typ VFS)
1* Elektronický průtokoměr s rotorem (FRT)

Výstupy:
6* reléových výstupů (3x elektromagnetické relé, 3x polovodičové), max. proud 1A
1* Nízkonapěťové relé (signál on/off), pro řízení kotle
3* PWM výstup s proměnnou frekvencí (přepínatelný na 0-10V), pro řízení otáček vysoce účinných čerpadel

Funkce

Možnost výběru z 19 předdefinovaných systémů.
Počítadlo provozních hodin, funkce trubicového kolektoru, funkce termostatu,
regulace otáček čerpadla, měření množství tepla, externí výměna tepla,
cirkulační systém pro bazény, nastavitelné systémové parametry a volitelné funkce (struktura menu),
bilance a diagnostika.

Rozhraní a ovládání

Datové rozhraní: TF (Micro SD)
Indikátor/Displej: Velký LED displej, System-Monitoring-Display pro vizualizaci systémů, podsvícení pozadí
Ovládání: 5 tlačítek na předním krytu

Návod k obsluze:

Návod k obsluze - SR658
