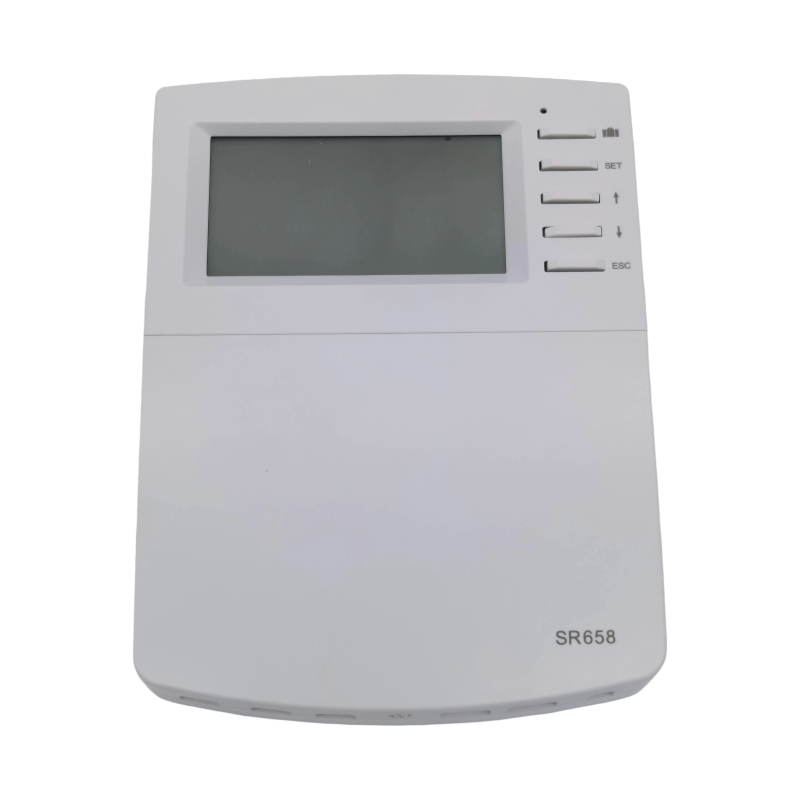

Controlador para sistemas solares avanzados.

Datos técnicos

Alimentación: 240V ~ (50...60Hz)
Carcasa: Plástico ABS
Montaje: Montaje en pared
Dimensiones: 208*158*43mm
Grado de protección: IP41
Temperatura ambiente: 0 ... 40 °C

Entradas y salidas

Entradas:
6* entradas para sensores
2* sensores de temperatura PT1000
6* sensores de temperatura NTC10K, B=3950
1* Grundfos Direct Sensor (tipo VFS)
1* Caudalímetro electrónico con rotor (FRT)

Salidas:
6* salidas de relé (3x relé electromagnético, 3x semiconductor), corriente máx. 1A
1* Relé de baja tensión (señal on/off), para control de caldera
3* Salida de frecuencia variable PWM (conmutable a 0-10V), para control de velocidad de bombas de alta eficiencia

Funciones

Posibilidad de elegir entre 19 sistemas predefinidos.
Contador de horas de funcionamiento, función de colector de tubos, función de termostato,
control de velocidad de la bomba, medición de la cantidad de calor, intercambio de calor externo,
sistema de circulación de piscinas, parámetros del sistema ajustables y funciones opcionales (estructura del menú),
balance y diagnóstico.

Interfaz y manejo

Interfaz de datos: TF (Micro SD)
Indicador/Pantalla: Gran pantalla LED, System-Monitoring-Display para visualización de sistemas, retroiluminación
Manejo: 5 botones en la cubierta frontal

Manual de Usuario:

Manual de Usuario - SR658
