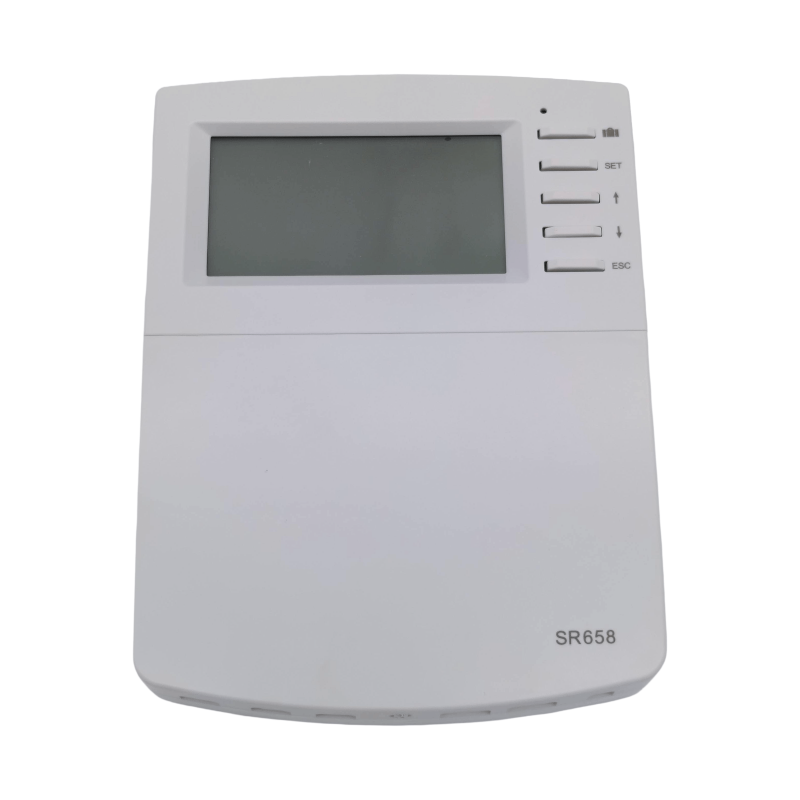

Kontroler do zaawansowanych systemów solarnych.

Dane techniczne

Zasilanie: 240V ~ (50...60Hz)
Obudowa: Plastik ABS
Montaż: Montaż naścienny
Wymiary: 208*158*43mm
Stopień ochrony: IP41
Temperatura otoczenia: 0 ... 40 °C

Wejścia i wyjścia

Wejścia:
6* wejść dla czujników
2* czujniki temperatury PT1000
6* czujniki temperatury NTC10K, B=3950
1* Grundfos Direct Sensor (typ VFS)
1* Elektroniczny przepływomierz z wirnikiem (FRT)

Wyjścia:
6* wyjść przekaźnikowych (3x przekaźnik elektromagnetyczny, 3x półprzewodnikowy), prąd max. 1A
1* Przekaźnik niskonapięciowy (sygnał on/off), do sterowania kotłem
3* Wyjście zmiennej częstotliwości PWM (przełączalne na 0-10V), do sterowania prędkością pomp o wysokiej wydajności

Funkcje

Możliwość wyboru spośród 19 predefiniowanych systemów.
Licznik godzin pracy, funkcja kolektora rurowego, funkcja termostatu,
regulacja prędkości pompy, pomiar ilości ciepła, zewnętrzna wymiana ciepła,
system obiegu basenowego, regulowane parametry systemowe i opcjonalne funkcje (struktura menu),
bilans i diagnostyka.

Interfejs i obsługa

Interfejs danych: TF (Micro SD)
Wskaźnik/Wyświetlacz: Duży wyświetlacz LED, System-Monitoring-Display do wizualizacji systemów, podświetlenie tła
Obsługa: 5 przycisków na przedniej pokrywie

Instrukcja obsługi:

Instrukcja obsługi - SR658
