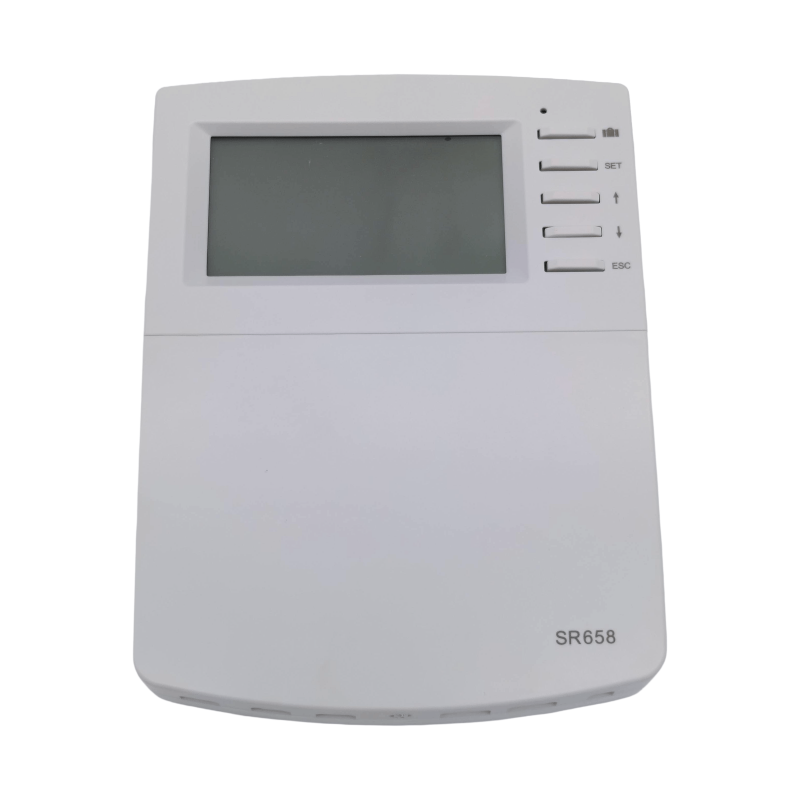

Controllore per sistemi solari avanzati.

Dati tecnici

Alimentazione: 240V ~ (50...60Hz)
Involucro: Plastica ABS
Montaggio: Montaggio a parete
Dimensioni: 208*158*43mm
Grado di protezione: IP41
Temperatura ambiente: 0 ... 40 °C

Ingressi e uscite

Ingressi:
6* ingressi per sensori
2* sensori di temperatura PT1000
6* sensori di temperatura NTC10K, B=3950
1* Grundfos Direct Sensor (tipo VFS)
1* Flussometro elettronico con rotore (FRT)

Uscite:
6* uscite a relè (3x relè elettromagnetico, 3x a semiconduttore), corrente max. 1A
1* Relè a bassa tensione (segnale on/off), per il controllo della caldaia
3* Uscita a frequenza variabile PWM (commutabile a 0-10V), per il controllo della velocità delle pompe ad alta efficienza

Funzioni

Scelta tra 19 sistemi predefiniti.
Contatore ore di funzionamento, funzione collettore a tubi, funzione termostato,
controllo velocità pompa, misurazione della quantità di calore, scambio termico esterno,
sistema di circolazione per piscine, parametri di sistema regolabili e funzioni opzionali (struttura del menu),
bilanciamento e diagnostica.

Interfaccia e funzionamento

Interfaccia dati: TF (Micro SD)
Indicatore/Display: Ampio display LED, System-Monitoring-Display per la visualizzazione del sistema, retroilluminazione
Funzionamento: 5 pulsanti sul coperchio anteriore

Manuale Utente:

Manuale Utente - SR658
